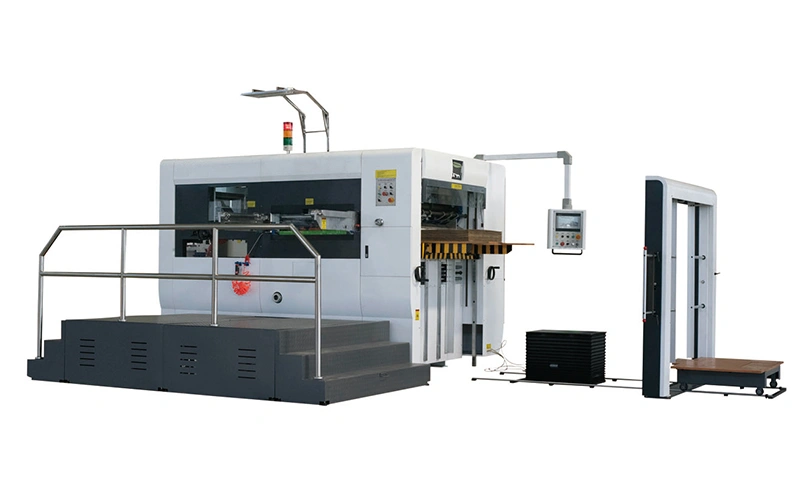

Presse de découpage à plat semi-automatique

Demander un devis

Structure

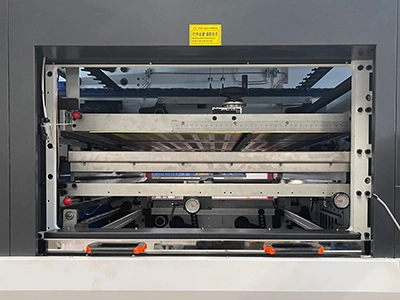

Station d’éjection des déchets

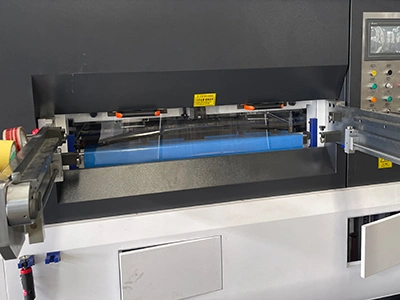

Module de découpe

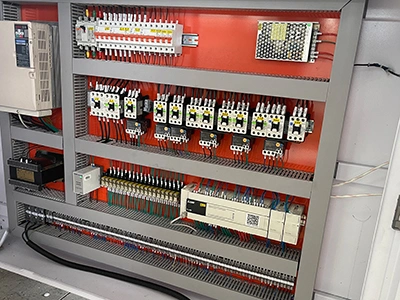

Armoire électrique

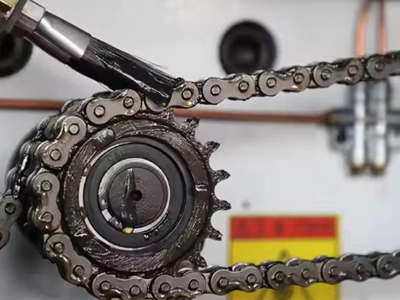

Système d’entraînement par chaîne et section convoyeur

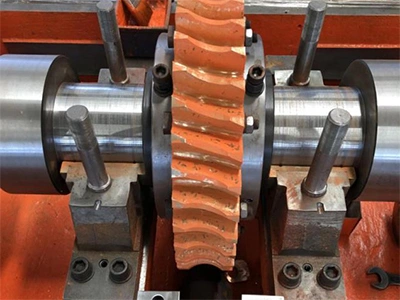

Station de découpe

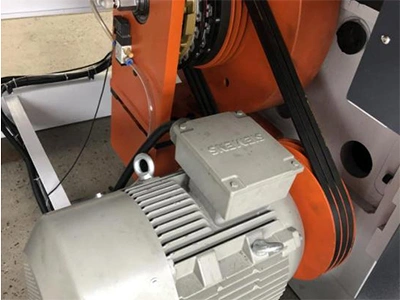

Moteur

Composants principaux

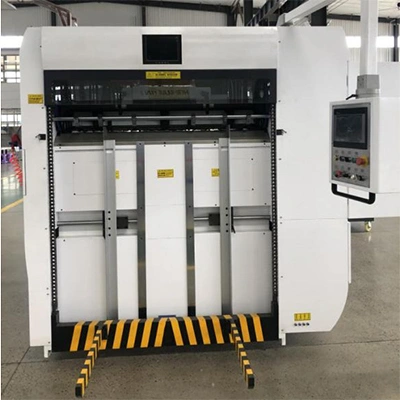

Section d’alimentation et de sortie

Hauteur maximale des piles : jusqu’à 1400 mm à l’entrée (feeder) et jusqu’à 1250 mm en sortie.
Écran de contrôle central permettant aux opérateurs de surveiller facilement les opérations côté arrière.
Système de pré-empilage et table élévatrice pneumatique spécialement conçue pour réduire significativement les temps de réglage.
Fonction d’échantillonnage en continu permettant le contrôle des plaques sans interrompre la production.

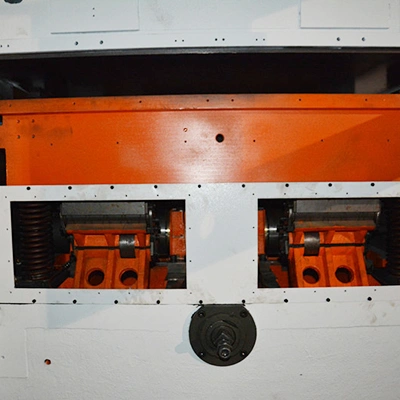

Unité principale

Système de lubrification centralisée automatique, avec lubrification de la chaîne principale pilotée via l’interface HMI.
Système d’absorption des chocs breveté, prolongeant la durée de vie de la machine et augmentant la pression de découpe.
Boîte de transmission intermittente garantissant un repérage précis et réduisant les impacts sur le système de barres de pinces.

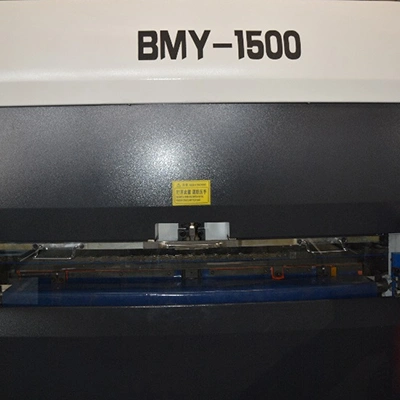

Système de découpe et de convoyage

Le châssis de découpe est maintenu en position par un système de serrage pneumatique, garantissant un positionnement précis.
La plaque de découpe est montée sur un système à coussin d’air, facilitant son insertion et son retrait.
Un embrayage électrique assure la stabilisation de la chaîne lors des arrêts d’urgence à haute vitesse.
Les chaînes principales et auxiliaires bénéficient d’une lubrification programmée, pilotée par PLC, pour une maintenance optimisée.
Une fenêtre de protection au niveau de la station de découpe contribue à maintenir un environnement propre et sécurisé.
La machine est équipée d’un système de barres de pinces en aluminium en cinq parties, à la fois léger et robuste, associé à des chaînes Renold (Royaume-Uni) ou IWIS (Allemagne), garantissant un transport précis et fiable des feuilles.

Spécifications Techniques

Format maximal du papier, mm

Modèle	BMY-1300	BMY-1500	BMY-1650	BMY-2100
1320x980	1510x1120	1670x1200	2100x1600
Format minimal du papier, mm	350x450	450x500	500x550	600x600
Format maximal de découpe, mm	1300x960	1490x1100	1650x1180	2050x1550
Largeur minimale de la lame de préhension, mm	8	8	8	10
Pression maximale de découpe, N/cm²	350	380²	400	500
Papier et carton traitables, g/m²	200-2000	200-2000	200-2000	200-2000
Carton ondulé traitable, mm	10 (épaisseur maximale)	10 (épaisseur maximale)	10 (épaisseur maximale)	10 (épaisseur maximale)
Vitesse de découpe max., feuilles/h	5000	5000	4200	3800
Hauteur max. de la pile d'alimentation, mm	1400 (au-dessus du niveau du sol)	1400 (au-dessus du niveau du sol)	1400 (au-dessus du niveau du sol)	1400 (au-dessus du niveau du sol)
Hauteur max. de la pile de collecte, mm	1250 (au-dessus du niveau du sol)	1250 (au-dessus du niveau du sol)	1300 (au-dessus du niveau du sol)	1300 (au-dessus du niveau du sol)
Puissance totale, kW	15	15	20	25
Poids de la machine, t	14.5	17	21	30
Dimensions de la machine (L x l x H), mm	4200x4250x2250	4500x4300x2250	5200x4950x2250	6500x5050x2400
