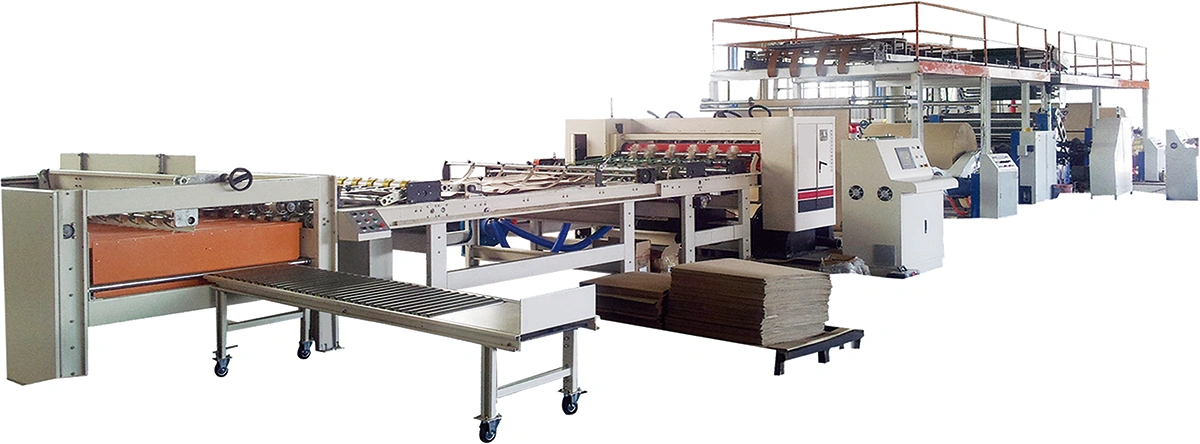

Ligne de production de carton ondulé 2 plis
La ligne de fabrication de carton ondulé 2 plis encore appelée onduleuse est principalement utilisée pour la fabrication de carton ondulé simple face. Elle se distingue par une haute efficacité, un niveau d’automatisation élevé et une grande polyvalence, et est largement utilisée dans la production d’emballages pour les secteurs de l’alimentation, des boissons, de la pharmacie, du tabac et des spiritueux.
- Faible coût de production
- Facile à utiliser
- Encombrement réduit

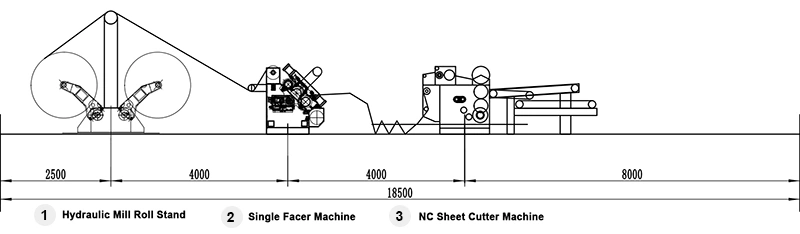

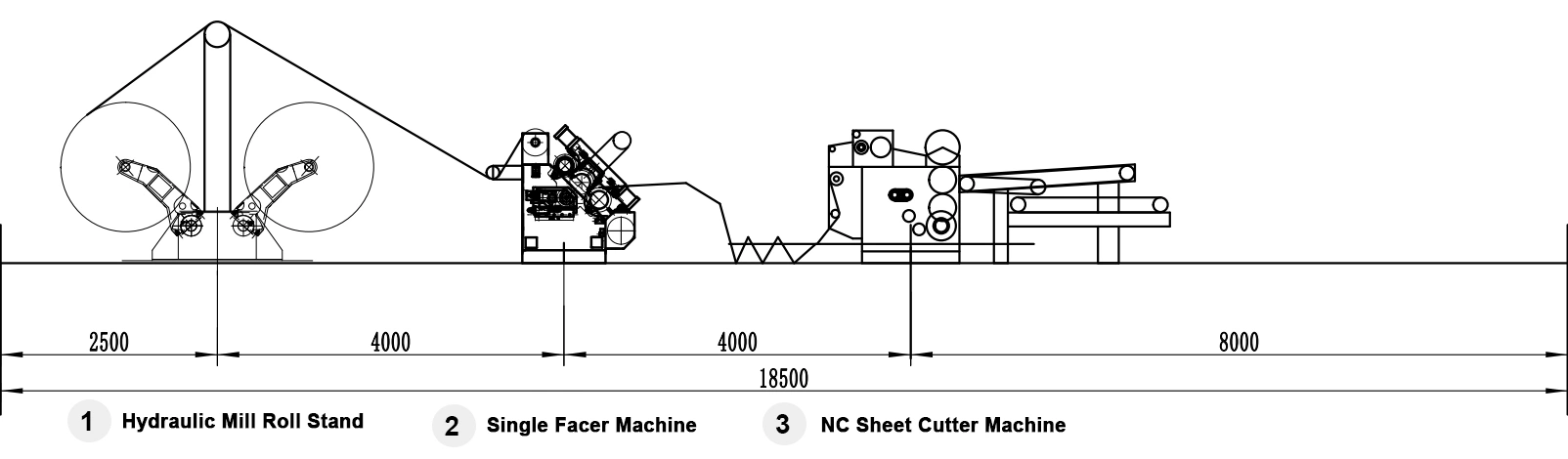

Porte-bobines pour onduleuse
Le support de bobine hydraulique ou cage de laminoir hydraulique utilise un système d’entraînement hydraulique pour effectuer le serrage, le levage et le déplacement latéral, permettant un fonctionnement entièrement automatisé avec une grande efficacité, une réduction de l’effort manuel et des options de personnalisation flexibles.
Machine à onduler simple face, type cassette
La machine à onduler simple face type cassette forme les cannelures en pressant le médium ondulé pour lui donner sa forme et en le laminant avec un papier de couverture, produisant ainsi du carton ondulé simple face. Elle utilise un design à pression négative pour garantir une formation uniforme des cannelures et un encollage précis.

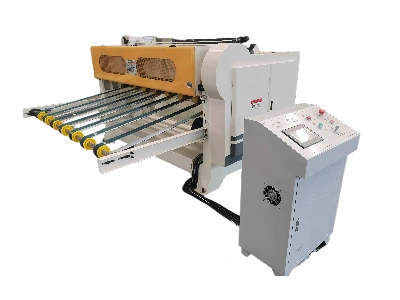

Machine de découpe de papiers à commande numérique
La machine de découpe de papiers à commande numérique ou machine coupe-feuilles NC est une découpeuse automatisée de carton ondulé, offrant une largeur personnalisable, une fonction d’empilage en option et un contrôle à variateur de fréquence. Elle convient à diverses spécifications de production et vitesses.
- Vitesse élevée et rendement élevé
- Commande intelligente entièrement automatique par ordinateur
- Utilisation simple de l'interface homme-machine (IHM)

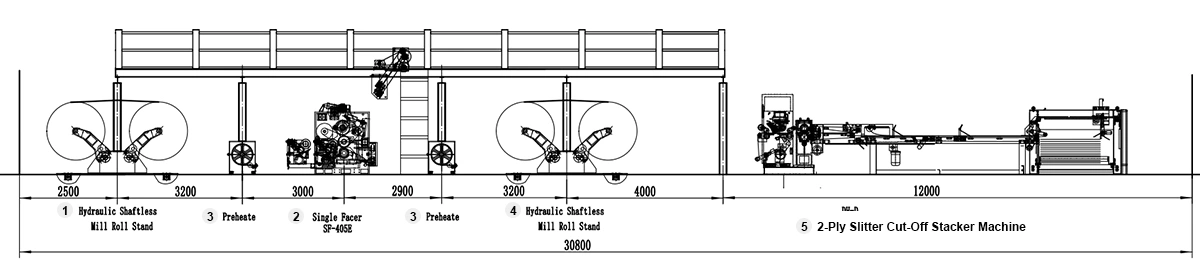

Porte-bobines pour onduleuse
Le support de bobine hydraulique ou cage de laminoir hydraulique utilise un système d’entraînement hydraulique pour effectuer le serrage, le levage et le déplacement latéral, permettant un fonctionnement entièrement automatisé avec une grande efficacité, une réduction de l’effort manuel et des options de personnalisation flexibles.
Machine à onduler simple face, type cassette
La machine à onduler simple face type cassette forme les cannelures en pressant le médium ondulé pour lui donner sa forme et en le laminant avec un papier de couverture, produisant ainsi du carton ondulé simple face. Elle utilise un design à pression négative pour garantir une formation uniforme des cannelures et un encollage précis.
Préchauffeur pour onduleuse
La machine de préchauffage ou préchauffeur utilise des cylindres chauffés à la vapeur et réglables en angle pour préchauffer le papier, assurant une réduction optimale de l’humidité et de meilleures performances d’adhésion.

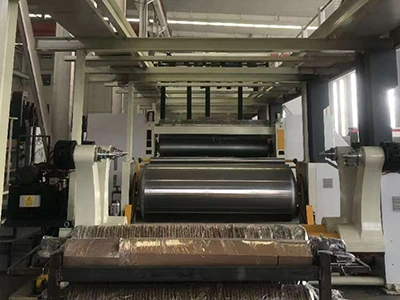

Pont de convoyage pour onduleuse
Dans la production de carton ondulé, le pont aérien (ou pont convoyeur) est principalement responsable du transport et du levage du papier ondulé semi-fini, facilitant le laminage multi-couches ultérieur.

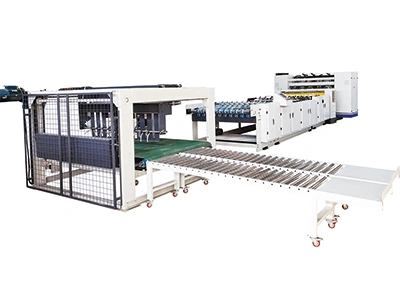

Machine à refendre découper empiler 2 plis
La machine à encoller simple couche ou encolleuse industrielle est un équipement spécialisé utilisé dans les lignes de production de carton ondulé pour appliquer une couche uniforme de colle sur une face du carton.
| Largeur maximale du papier, mm | 1450-2500 | |
| Vitesse de production nominale, m/min | 100-200 | |
| Vitesse économique, m/min | 50-150 | |
| Consommation de vapeur, kg/h | 500-1000 | |
| Conditions de fonctionnement : Pour une largeur de production comprise entre 1200 et 2500 mm, conformément aux spécifications papier ci-dessous, avec une température de surface des composants chauffants maintenue à 175 °C. | ||
| Spécifications du carton de couverture | 100-180 g/m², indice de résistance à l'écrasement ≥ 8 N·m/g (taux d'humidité de 8 à 10 %) | |
| Spécifications du carton intermédiaire | 80-160 g/m², indice de résistance à l'écrasement ≥ 5,5 N·m/g (taux d'humidité de 8 à 10 %) | |
| Combinaisons de cannelures | A, C, B, E, F, G | |
| Alimentation électrique | AC380V 50Hz 3PH | |
| Puissance installée | Approx. 100kW | |
| Consommation électrique typique | Approx. 50kW | |
| Air comprimé | Pression maximale | 8kg/cm² |
| Pression typique | 5-7kg/cm² | |
| Consommation | 1m³/min | |
| Encombrement | Approx. Lmin40mxWmin10mxHmin5m (sous réserve des plans fournis par le fournisseur et approuvés) | |
