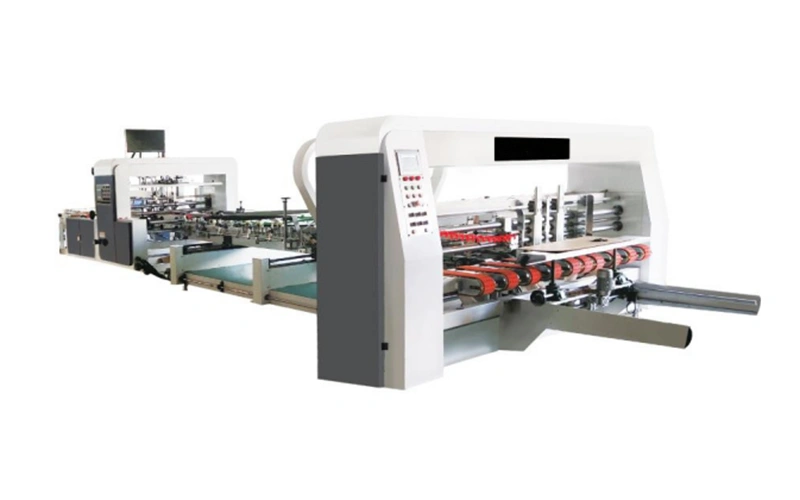

Plieuse-Colleuse Automatique
Machines de pliage et de collage entièrement automatiques pour la fabrication de boîtes en carton ondulé
La plieuse-colleuse automatique se compose de trois sections principales : l’alimentateur à vide, l’unité de collage et de pliage, et l’unité de comptage et d’empilage.
Tous les moteurs, mis à part le moteur à fréquence variable, sont des unités Shengbang (Taïwan). La plieuse-colleuse automatique utilise un contrôle de vitesse à fréquence variable et une commande standard à double écran tactile PLC. Les réglages entièrement motorisés permettent à l’équipement de s’adapter automatiquement aux dimensions correctes en saisissant simplement la longueur, la largeur et la hauteur sur l’écran tactile. Cela garantit grandement une utilisation simple et fiable, avec une vitesse maximale de carton de 180 m/min et une vitesse moyenne de 150 m/min, offrant des performances à grande vitesse et économes en énergie tout en réduisant les coûts de main-d’œuvre.

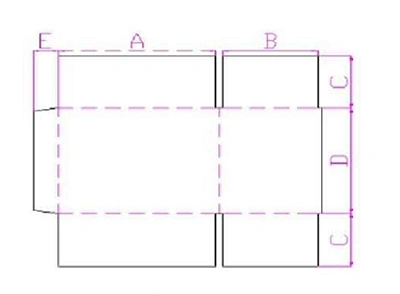

| Modèle | QH1226 |
| Taille Max. (A+B)x2, mm | 2600 |
| Taille Min. (A+B)x2, mm | 420 |
| Max. A, mm | 900 |
| Min. A, mm | 130 |
| Max. B, mm | 650 |
| Min. B, mm | 80 |
| Taille Max. (C+D+C), mm | 1200 |
| Taille Min. (C+D+C), mm | 170 |
| Max. C, mm | 430 |
| Min. C, mm | 50 |
| Min. D, mm | 100 |
| Max. D, mm | 700 |

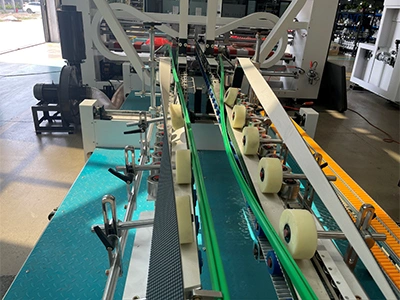

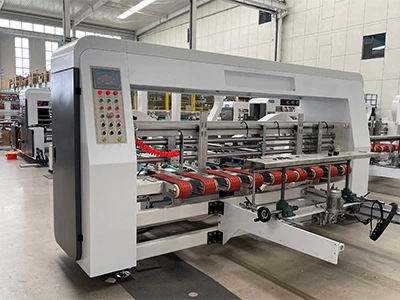

L’alimentateur à vide offre une meilleure adaptabilité aux cartons, tandis que le contrôle à fréquence variable permet un réglage indépendant. Les rouleaux de colle en acier inoxydable résistants à la corrosion et à l’usure assurent une application uniforme de la colle et réduisent la consommation de colle à environ un tiers par rapport à l’application manuelle.

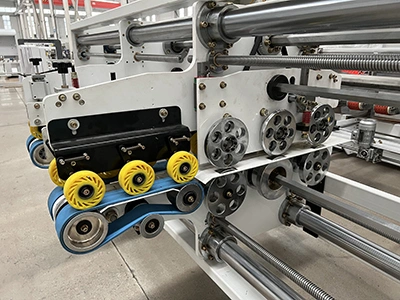

Des courroies en caoutchouc importées et résistantes à l’usure transportent les cartons pour une longue durée de vie. Cette unité comprend des rouleaux d’alignement et de rainurage réglables pour des cartons de 2 à 8 mm d’épaisseur. Un mécanisme secondaire de rainurage permet de retraiter les cartons présentant une qualité de rainure initiale insuffisante.

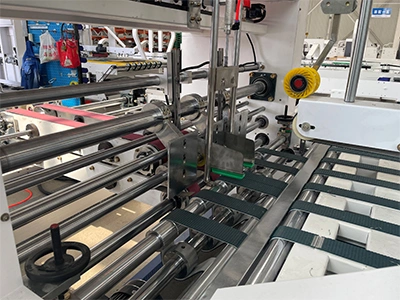

Le déplacement latéral motorisé assure une sortie stable des cartons de grande taille. La conception robotisée permet un empilage stable des cartons de petite taille. Des guides de calibration permettent de changer de séquence en un seul geste et d’effectuer un réglage automatique avec correction de déviation réglable. La sortie de comptage utilise un fonctionnement pneumatique pour une performance rapide et précise.
