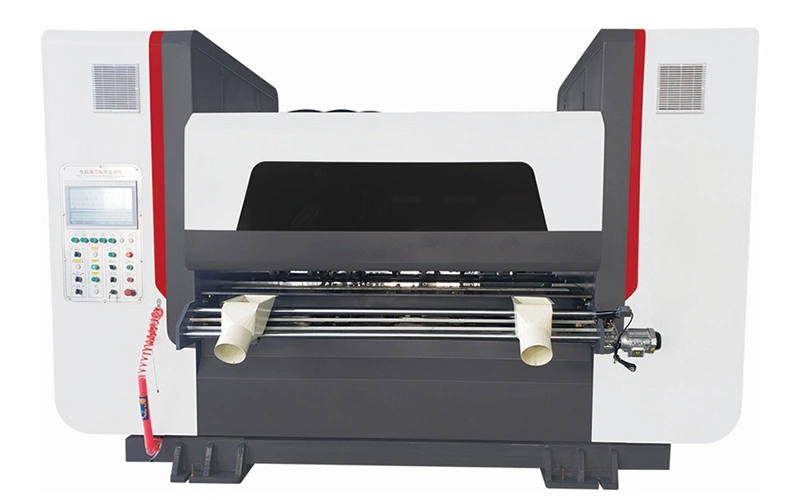

Machine refendeuse rainureuse à lames fines
Section de refendage et de rainurage pour une découpe et un marquage de haute précision du carton ondulé
Demander un devis
La machine refendeuse rainureuse à lames fines constitue un équipement de finition essentiel dans une ligne de production de carton ondulé, assurant principalement les opérations de refendage, de rognage et de rainurage.
- Durée de vie des lames supérieure à 8 millions de mètres
- Course d’alignement jusqu’à 200 mm
- Précision de coupe jusqu’à ±0,5 mm
Caractéristiques
- Intégrant un écran tactile et d’un système PLC, permettant une connexion en temps réel avec la ligne de production pour une gestion intelligente.
- Adopte des guides linéaires et une transmission hélicoïdale, garantissant une précision constante du refendage et du rainurage.
- Prend en charge la mémorisation des commandes et le changement automatique de format, avec un passage d’un ordre à l’autre en 1 à 3 secondes, réduisant les temps d’arrêt.
- Lames fines en acier allié offrant une grande durabilité (plus de 8 millions de mètres) avec modes d’affûtage automatique et manuel.
- Propose plusieurs configurations de rainurage, avec une distance minimale de rainurage de 0 mm, répondant à des besoins variés de transformation.
- Système standard d’alignement latéral motorisé avec une course de 200 mm, améliorant la flexibilité d’utilisation.
- Options de contrôle par variateur de fréquence ou servomoteur, la version servo offrant une vitesse plus élevée et une précision accrue.
Spécifications Techniques
| Largeur de la planche, mm | 1400-2500 |
| Vitesse, m/min | 100-200 |
| Configuration des lames et des rainureuses | 5&8, 6&10, 7&12 |
| Temps de changement de commande | 1-3s (type servo) |
| Précision, mm | ±0.5 |
| Distance minimale de refendage, mm | 135 |
| Distance minimale de rainurage, mm | 0 |
| Plage de correction, mm | 200 |
| Puissance, kW | 30 |
| Dimensions de la machine (L x l x H), mm | 5300x1600x2450 |
